30张夏季女装的裁剪图合集

一、无领插肩袖连衣裙纸样设计

（一）款式说明

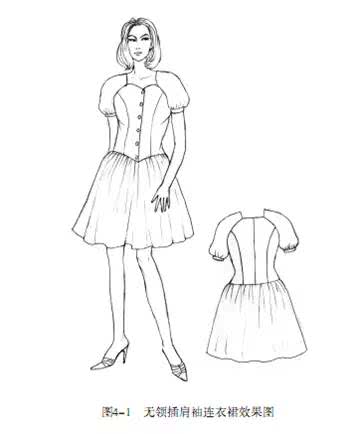

此款为上身无领插肩短袖， 衣身有刀背线， 下身缩褶裙式连衣裙。腰部设省塑造出腰部 曲线，其松量在净胸围的基础上加放6-10cm，腰围加放6-8cm，臀围加放6-8cm，后中片腰部设有装饰腰襻。可采用质地较好的薄型棉、麻、化纤类面料制作。无领插肩袖连衣裙款式效果图如图4-1所示。

（二）成品规格

成品规格按国家号型160/84A制订，如表4-1所示。

（三）制图步骤

采用原型裁剪法。首先按照号型160/84A制作日本文化式女子新原型图， 然后依据原型修正制作纸样。具体方法如前所述日本文化式女子新原型制图。

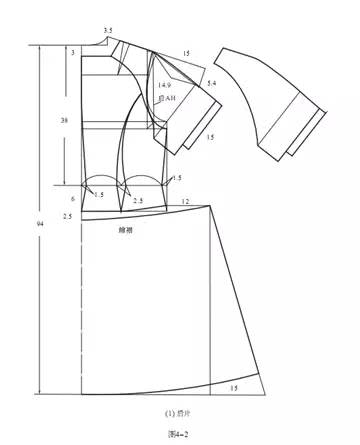

1．前后片结构制图（图4-2）

（1）将原型的前后片侧缝线分开画好，胸围线、腰线置于同一水平线。

（2）从原型后中心线画衣长线91.5+2.5cm。

（3）前后领宽各展宽3.5cm。

（4）后片原型肩胛省保留3.5cm，其余忽略不做处理。

（5）后片腰线下6cm为裙下摆分割线，下摆根据臀围尺寸适量放出侧缝和后中摆量，以保证臀围松量。

（6）制图中前后衣片胸腰差：总省量/2为 10cm，后片腰部省量占60%左右，分三个省分别收1.5cm、2.5cm、1.5cm省量，其余由前片收。

（7）后裙片为缩褶裙，放出12cm褶量，下摆再放出 15cm摆量。

（8）将前衣片胸凸省的1 /3转至袖窿以保证袖窿的活动需要，剩余省量转移至刀背线。

（9）前中腰款式刀背分割线省位收省3cm，侧缝收省 1.5cm。

（10）前腰线6cm下为裙下摆分割线， 下摆根据臀围尺寸适量放出侧缝， 以保证臀围松量。搭门宽1.7cm，单排六枚扣。

（11）前片缩褶裙放出12cm褶量，下摆再放出15cm摆量。

（12）前后胸围线下移2cm，修正袖窿弧线。

2．插肩袖结构制图（图片请参看前后片结构制图）

（1） 前胸凸省转移至腋下， 袖窿画圆顺， 参照前AH /2处位置点从肩点画斜线， 以确定画前插肩袖的辅助线。

（2）前小肩斜线从肩点自然延长15cm后作6cm垂线，以此画袖长线并作袖口垂线。

（3）从前插肩袖的辅助线上作袖中线的垂线，以此确定袖山高的尺寸约 14.9cm，及前袖肥线。从前颈侧领弧线处确定插肩袖分割线。

（4）连接前袖内侧缝，袖口条长 15cm，宽2.5cm。

（5）取冲肩1.5cm，以确定肩宽。

（6）前后胸围线下移1cm，修正袖窿弧线。

（7）制图中前后衣片胸腰差：总省量/2为10cm，后片腰部省量占60%左右，分三个省分别收1.5cm、3cm、1.5cm省量，其余由前片收。

（8）将前衣片胸凸省的1 /3转至袖窿以保证袖窿的活动需要，剩余省量转移至肩部领口线处理。

（9）前中腰款式分割线省位收省2.5cm，侧缝收省1.5cm
